• FUNCION :

Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido,bloqueando el paso si la corriente circula en sentido contrario, no solo sirve para la circulación de corriente eléctrica sino que este la controla y resiste.

• POLARIZACIÓN :

polarización directa : Es cuando la corriente que circula por el diodo sigue la ruta de la flecha (del diodo ) de ánodo a cátodo . en este caso la corriente atraviesa con mucha facilidad . el diodo comportándose este prácticamente como corto circuito.

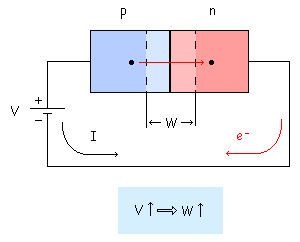

POLARIZACIÓN INVERSA : Es cuando la corriente en el diodo desea circular en sentido opuesto a la flecha (la flecha del diodo) osea cátodo a ánodo . En este caso la corriente no atraviesa el diodo, comportándose como este prácticamente como un circuito abierto .

• NO POLARIZADO :

El diodo no polarizado. Los semiconductores tipo p y tipo n separados no tienen mucha utilidad, pero si un cristal se dopa de tal forma que una mitad sea tipo n y la otra mitad de tipo p, esa unión pn tiene unas propiedades muy útiles y entre otras cosas forman los «Diodos«.

• DIODO SEMICONDUCTOR :

Un diodo semiconductor moderno está hecho de cristal semiconductor como el silicio con impurezas en él para crear una región que contenga portadores de carga negativa (electrones), llamada semiconductor de tipo n, y una región en el otro lado que contenga portadores de carga positiva (huecos), llamada semiconductor tipo p. Las terminales del diodo se unen a cada región. El límite dentro del cristal de estas dos regiones, llamado una unión PN, es donde la importancia del diodo toma su lugar. El cristal conduce una corriente de electrones del lado n (llamado cátodo), pero no en la dirección opuesta; es decir, cuando una corriente convencional fluye del ánodo al cátodo (opuesto al flujo de los electrones).

• TIPOS DE DIODO SEMICONDUCTOR :

diodo avalancha : Diodos que conducen en dirección contraria cuando el voltaje en inverso supera el voltaje de ruptura, también se conocen como diodos TVS. Eléctricamente son similares a los diodos Zener, pero funciona bajo otro fenómeno, el efecto avalancha. Esto sucede cuando el campo eléctrico inverso que atraviesa la unión p-n produce una onda de ionización, similar a una avalancha, produciendo una corriente. Los diodos avalancha están diseñados para operar en un voltaje inverso definido sin que se destruya.

diodo de silicio : Suelen tener un tamaño milimétrico y, alineados, constituyen detectores multicanal que permiten obtener espectros en milisegundos. Son menos sensibles que los fotomultiplicadores. Es un semiconductor de tipo p (con huecos) en contacto con un semiconductor de tipo n (electrones). La radiación comunica la energía para liberar los electrones que se desplazan hacia los huecos, estableciendo una corriente eléctrica proporcional a la potencia radiante.

diodo de cristal : Es un tipo de diodo de contacto. El diodo cristal consiste de un cable de metal afilado presionado contra un cristal semiconductor, generalmente galena o de una parte de carbón. El cable forma el ánodo y el cristal forma el cátodo. Los diodos de cristal tienen una gran aplicación en los radio a galena. Los diodos de cristal están obsoletos, pero puede conseguirse todavía de algunos fabricantes.

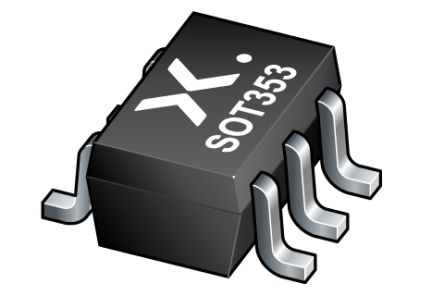

diodo de corriente constante : Realmente es un JFET, con su compuerta conectada a la fuente, y funciona como un limitador de corriente de dos terminales análogo al diodo Zener, el cual limita el voltaje. Permiten una corriente a través de ellos para alcanzar un valor adecuado y así estabilizarse en un valor específico. También suele llamarse CLDs (por sus siglas en inglés) o diodo regulador de corriente.

diodo túnel o Esaki : Tienen una región de operación que produce una resistencia negativa debido al efecto túnel, permitiendo amplificar señales y circuitos muy simples que poseen dos estados. Debido a la alta concentración de carga, los diodos túnel son muy rápidos, pueden usarse en temperaturas muy bajas, campos magnéticos de gran magnitud y en entornos con radiación alta. Por estas propiedades, suelen usarse en viajes espaciales.

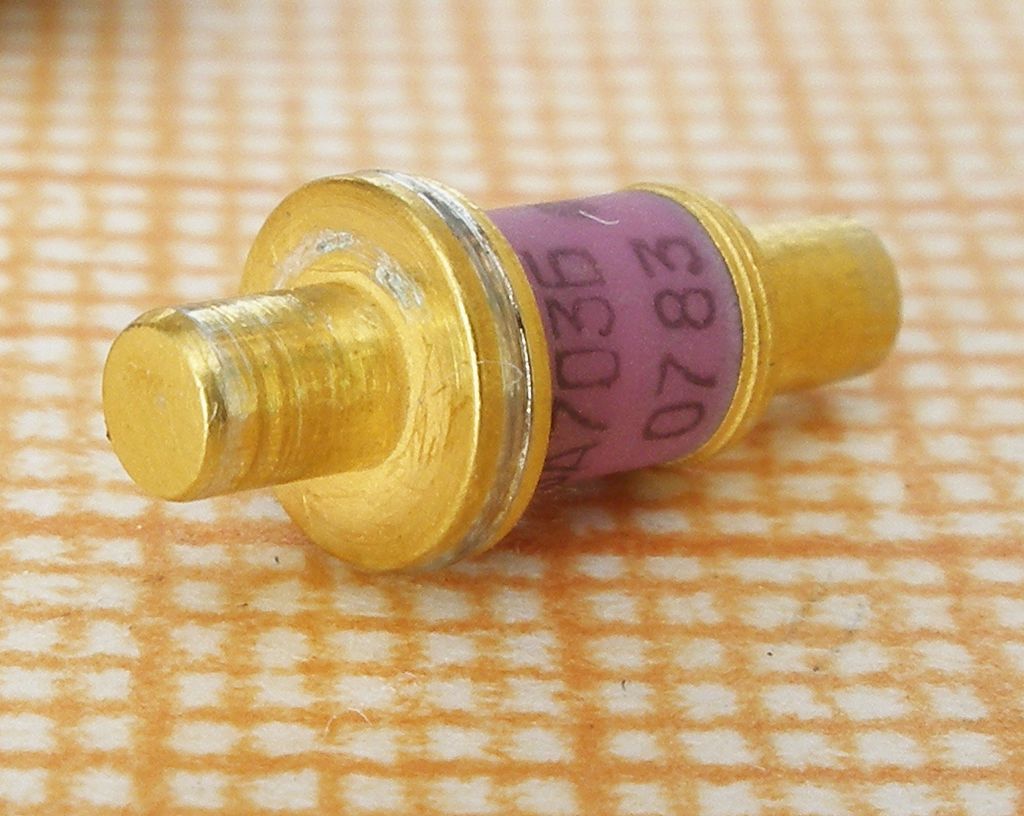

diodo gunn : Similar al diodo túnel son construidos de materiales como GaAs o InP que produce una resistencia negativa. Bajo condiciones apropiadas, las formas de dominio del dipolo y propagación a través del diodo, permitiendo osciladores de ondas microondas de alta frecuencia.

diodo emisor de luz o led : del acrónimo inglés, light-emitting diode: Es un diodo formado por un semiconductor con huecos en su banda de energía, tal como arseniuro de galio, los portadores de carga que cruzan la unión emiten fotones cuando se recombinan con los portadores mayoritarios en el otro lado. Dependiendo del material, la longitud de onda que se pueden producir varía desde el infrarrojo hasta longitudes de onda cercanas al ultravioleta.

diodo zener : La corriente que pasa por el diodo zener en estas condiciones se llama corriente inversa (Iz). Se llama zona de ruptura por encima de Vz. Antes de llegar a Vz el diodo zener NO Conduce. Como ves es un regulador de voltaje o tensión. diodo zener :

• CURVA CARACTERÍSTICAS DE UN DIODO :

Tensión umbral, de codo o de partida (V ): La tensión umbral (también llamada barrera de potencial) de polarización directa coincide en valor con la tensión de la zona de carga espacial del diodo no polarizado. Al polarizar directamente el diodo, la barrera de potencial inicial se va reduciendo, incrementando la corriente ligeramente, alrededor del 1 % de la nominal. Sin embargo, cuando la tensión externa supera la tensión umbral, la barrera de potencial desaparece, de forma que para pequeños incrementos de tensión se producen grandes variaciones de la intensidad de corriente.

Corriente máxima (I_max ) : Es la intensidad de corriente máxima que puede conducir el diodo sin fundirse por el efecto Joule. Dado que es función de la cantidad de calor que puede disipar el diodo, depende sobre todo del diseño del mismo.

Corriente inversa de saturación (I_s ) : Es la pequeña corriente que se establece al polarizar inversamente el diodo por la formación de pares electrón-hueco debido a la temperatura, admitiéndose que se duplica por cada incremento de 10 °C en la temperatura.

Corriente superficial de fugas : Es la pequeña corriente que circula por la superficie del diodo (ver polarización inversa), esta corriente es función de la tensión aplicada al diodo, con lo que al aumentar la tensión, aumenta la corriente superficial de fugas.

Tensión de ruptura (V_r ) : Es la tensión inversa máxima que el diodo puede soportar antes de darse el efecto avalancha.

efecto avalancha :  (diodos poco dopados). En polarización inversa se generan pares electrón-hueco que provocan la corriente inversa de saturación; si la tensión inversa es elevada los electrones se aceleran incrementando su energía cinética de forma que al chocar con electrones de valencia pueden provocar su salto a la banda de conducción. Estos electrones liberados, a su vez, se aceleran por efecto de la tensión, chocando con más electrones de valencia y liberándolos a su vez. El resultado es una avalancha de electrones que provoca una corriente grande. Este fenómeno se produce para valores de la tensión superiores a 6 V.

efecto zener :

•  (diodos muy dopados). Cuanto más dopado está el material, menor es la anchura de la zona de carga. Puesto que el campo eléctrico E puede expresarse como cociente de la tensión V entre la distancia d; cuando el diodo esté muy dopado, y por tanto d sea pequeño, el campo eléctrico será grande, del orden de 3·10⁵ V/cm. En estas condiciones, el propio campo puede ser capaz de arrancar electrones de valencia incrementándose la corriente. Este efecto se produce para tensiones de 4 V o menores. Para tensiones inversas entre 4 y 6 V la ruptura de estos diodos especiales, como los Zener, se puede producir por ambos efectos.
