• DEFINICIÓN : Un rectificador trifásico o convertidor trifásico es un dispositivo electrónico capaz de convertir una corriente alterna de entrada en una corriente continua de salida, mediante dispositivos semiconductores capaces de manejar grandes potencias como diodos, tiristores, válvulas de mercurio (usados hace más de 100 años), entre otros. El rectificador trifásico cumple con la misma función que un rectificador monofásico, con la diferencia que estos rectificadores son alimentados por fuentes trifásicas, por lo que son más eficientes y pueden manejar grandes potencias, ya que en su salida presentan menor rizado de la señal. Son utilizados principalmente en la industria para producir voltajes y corrientes continuas que generalmente impulsan cargas de gran potencia, como motores DC. A pesar de que estos rectificadores presentan menos rizo que un rectificador convencional, en muchas aplicaciones el factor de potencia y la distorsión armónica total de la línea se ven afectados, es por ello que se requiere el uso de filtros de armónicos. Una de las aplicaciones en donde se presenta este fenómeno, es en los enlaces de transmisión de alto voltaje (HVDC), en donde las estaciones de conversión cuentan con filtros de armónicos que reducen la distorsión en la señal que producen los convertidores, para que sea transmitida con calidad y no se introduzcan perturbaciones a la red eléctrica.

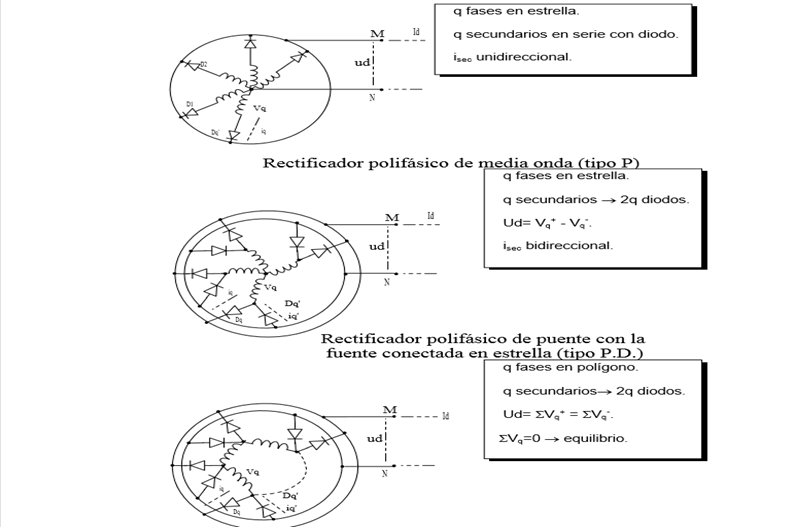

• RECTIFICADOR TRIFÁSICO NO CONTROLADO

Este tipo de rectificadores emplea como semiconductor el diodo. Se denominan de este modo porque no se puede controlar la potencia de salida, es decir, para una tensión fija de entrada la tensión de salida es también fija. En un circuito rectificador trifásico no controlado de 6 pulsos, los diodos se enumeran en el orden de las secuencias de conducción y cada uno conduce 120°. La secuencia de conducción para los diodos son D1-D2, D2-D3, D3-D4, D4-D5, D5-D6 y D6-D1.

Circuito de un Rectificador no controlado de 6 pulsos

Formas de onda y ángulo de conducción de los diodos, de un Rectificador Trifásico de 6 pulsos

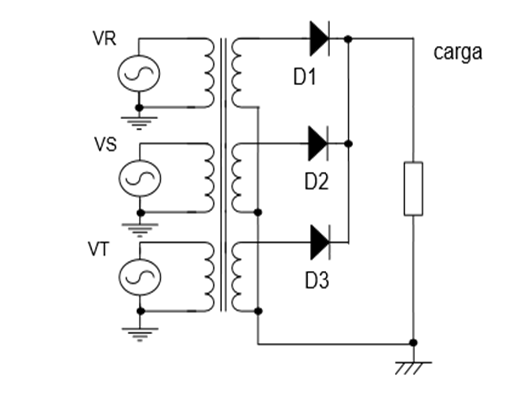

Es el montaje más sencillo para los rectificadores alimentados desde la red trifásica. Su esquema se muestra en la siguiente figura.

Tal como muestra la figura este rectificador está formado por un conmutador con cátodos comunes o del tipo «más positivo», de forma que a la salida se obtiene el voltaje mayor en cada instante. Por tanto si la red de acometida trifásica la consideramos como tres tensiones senoidales de valor eficaz y frecuencia iguales pero desfasadas 120° (2π/3), entonces cada diodo conducirá un tercio de T.

• A partir del análisis del circuito podemos obtener los intervalos de conducción de cada uno de los diodos, pues por ejemplo para el diodo D1, su duración dependerá del instante en que V1=V2 y V1=V3:


• estando D1 conduciendo , D2 comienza a conducir cuando Vr = Vs

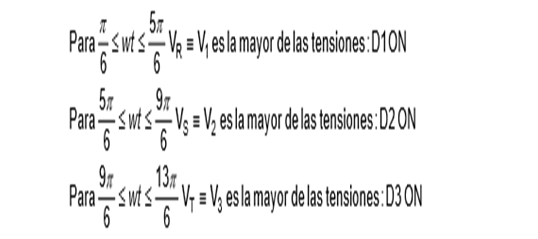

Operando análogamente se obtienen los siguientes intervalos de funcionamiento :

• FUNCIONAMIENTO :

Consisten en conectar un diodo a la salida de cada arrollamiento, que se unirán en un punto común que después alimentará a la resistencia o carga del circuito. El retorno de la corriente se realiza a través de la línea de neutro. La imagen inferior nos aclara esta explicación.

Es evidente que el arrollamiento secundario está dispuesto en estrella y que de la unión común de las tres bobinas se saca la línea de neutro. Además, tal y como indica la imagen, cada bobina tendrá, con respecto a neutro, las tensiones V₁, V₂ y V₃ respectivamente, que se producirán desfasadas 120º.

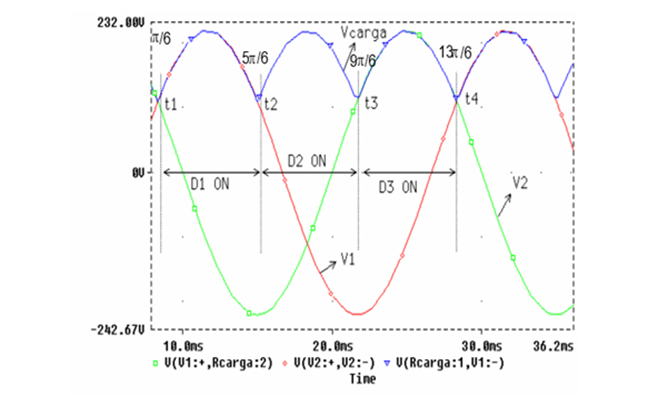

Las tensiones V₁, V₂ y V₃ están representadas en la gráfica, por las ondas roja, verde y azul. Pero en realidad, al haber colocado un diodo a cada salida, el semiciclo negativo de cada onda quedará suprimido, es decir, que la tensión que le llegue a la carga será la línea ondulada de color gris.

podemos observar que cada bobina alimentará la carga durante 1/3 del periodo y cada diodo estará conduciendo durante tanto tiempo como la corriente de su bobina sea superior que la de las demás. La línea de trazos de la imagen representa la duración de un ciclo, tal y como puede observarse. Como la corriente de alimentación de la carga la aportan tres bobinas en cada ciclo, esta será más continua.
