• DEFINICIÓN :

a la oposición al flujo de corriente eléctrica a través de un conductor.La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Simon Ohm, quien descubrió el principio que ahora lleva su nombre. Para un conductor de tipo cable, la resistencia está dada por la siguiente fórmula:

• CLASIFICACIÓN :

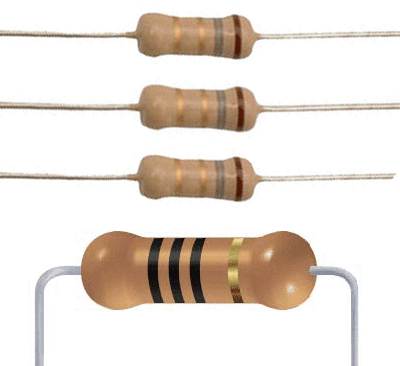

RESISTENCIA FIJAS : Es un material formado por carbón y otros elementos resistivos para disminuir la corriente que pasa. Se opone al paso de la corriente. La corriente máxima en un resistor viene condicionada por la máxima potencia que pueda disipar su cuerpo. Esta potencia se puede identificar visualmente a partir del diámetro sin que sea necesaria otra indicación. Los valores más comunes son 0,25 W, 0,5 W y 1 W.

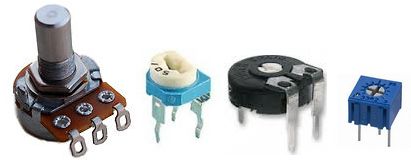

RESISTENCIA VARIABLE : Este tipo de resistores presentan la particularidad de que su valor puede modificarse a voluntad. Para variar el valor óhmico disponen de un cursor metálico que se desliza sobre el cuerpo del componente, de tal forma que la resistencia eléctrica entre el cursor y uno de los extremos del resistor dependerá de la posición que ocupe dicho cursor.En esta categoría cabe distinguir la siguiente clasificación:

• Resistencias ajustables: Disponen de tres terminales, dos extremos y uno común, pudiendo variarse la resistencia (hasta su valor máximo), entre el común y cualquiera de los dos extremos. Son de baja potencia nominal.

•

• Resistencia variable : Su estructura es semejante a la de los resistores ajustables, aunque la disipación de potencia es considerablemente superior. Se utilizan básicamente para el control exterior de circuitos complejos. Los potenciómetros pueden variar su resistencia de forma lineal (potenciómetros lineales) o exponencial (potenciómetros logarítmicos).

• RESISTENCIA ESPECIALES :  resistencias especiales son tipos de resistores cuya característica principal es que el valor de su resistencia no es constante, sino que depende de alguna magnitud externa. Estas resistencias se fabrican con materiales especiales, generalmente semiconductores.

En función de como se produzca la variación en el valor de la resistencia se distinguen los siguientes tipos de resistencias variables:

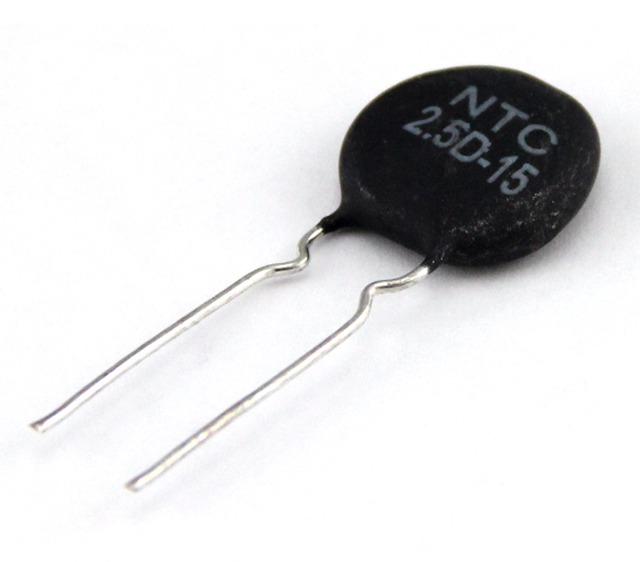

TERMISTORES : es un tipo de resistencia (componente electrónico) cuyo valor varía en función de la temperatura de una forma más acusada que una resistencia común. Su funcionamiento se basa en la variación de la resistividad que presenta un semiconductor con la temperatura.

termistores cuyo valor de resistencia varia con la temperatura. Hay de dos tipos:

• NTC: (negative termistor coeficient). En estos elementos la resistencia va decreciendo a medida que aumenta la temperatura, la relación entre el valor de la resistencia y la temperatura no es lineal sino exponencial. Se emplean en su fabricación óxidos semiconductores de níquel, cobalto y zinc. No cumplen la ley de Ohm.

• PTC: (positive termistor coeficient). En estos elementos, el valor de la resistencia va aumentando a medida que aumenta la temperatura. Se emplean como sensores de temperatura y para proteger de sobrecalentamientos a componentes sensibles a la temperatura.

• Varistores:

Resistencias variables en las que el valor de la resistencia disminuye a mediada que se incrementa el voltaje al que se somete al elemento. Se conocen como VDL: (voltaje dependent resistor).

• Fotoresistores:

Resistencias variables cuayo valor varían según la luz que incide sobre ellas. LDR: (Light dependent resistor). Cuanto mayor es la intensidad de luz que llega al LDR menor es la resistencia que ofrece al paso de corriente.

• TOLERANCIA : La tolerancia de una resistencia eléctrica/ resistor es el valor ohmico que nos dice que tanto (en porcentaje) puede variar el valor de la resistencia , osea, esta se define como el campo comprendido entre el valor máximo y el mínimo de su valor indicado por el fabricante.

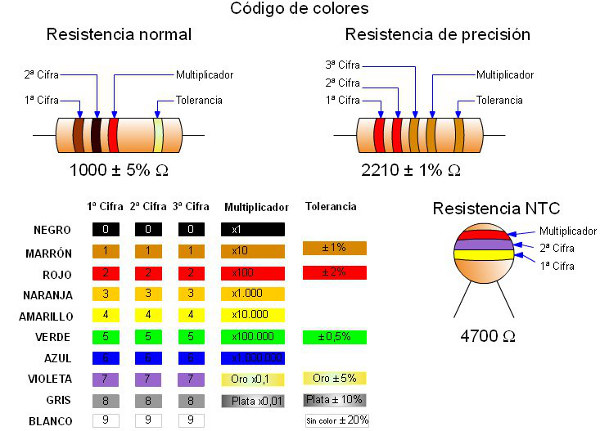

• CODIGO DE COLORES : Los valores de las mismas están normalizados en series y generalmente la forma de indicarlo sobre el cuerpo es mediante un código de colores, en las resistencias bobinadas se escribe el valor directamente

Ejemplo 1:

1º- Colocamos la resistencia de la forma adecuada, con la tolerancia en la parte derecha

2º- Sustituimos cada color por su valor.

1ª cifra = marrón = 1
2ª cifra = negro = 0
Multiplicador = rojo = x 100

Tolerancia = oro = ± 5 %

3º- El valor nominal será: Vn = 1000 Ω ± 5 %

4º- Los valores mínimo y máximo serán:

– Valor mínimo = valor nominal – valor nominal * Tolerancia / 100 = 1.000 – (1.000 * 5 /100)  = 950 Ω

– Valor máximo = valor nominal + valor nominal * Tolerancia / 100 = 1.000 + (1.000 * 5 / 100) = 1.000  Ω

El valor real de la resistencia se encontrará entre 950  Ω y 1.050 Ω.

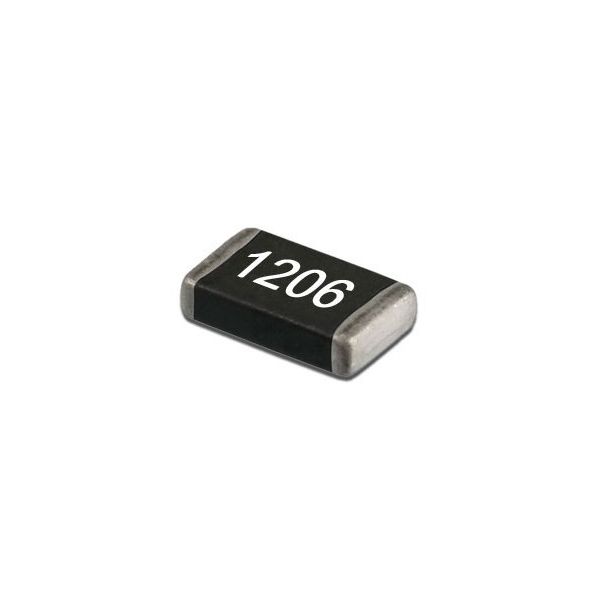

• RESISTENCIA SMD O SMT :

Identificar el valor de una resistencia SMD es más sencillo que para una resistencia convencional, ya que las bandas de colores son reemplazadas por sus equivalentes numéricos y así se imprimen en la superficie de la resistencia, la banda que indica la tolerancia desaparece y se la «reemplaza» en base al número de dígitos que se indica, es decir; un número de tres dígitos nos indica en esos tres dígitos el valor del resistencia, y la ausencia de otra indicación nos dice que se trata de una resistencia con una tolerancia del 5%. Un número de cuatro dígitos indica en los cuatro dígitos su valor y nos dice que se trata de una resistencia con una tolerancia del 1%.

Códigos de tres cifras

Las resistencias más fáciles de leer son las que tienen códigos numéricos de 3 cifras. En ellas, los dos primeros dígitos son el valor numérico mientras que el tercer dígito es el multiplicador, es decir, la cantidad de ceros que debemos agregar al valor.

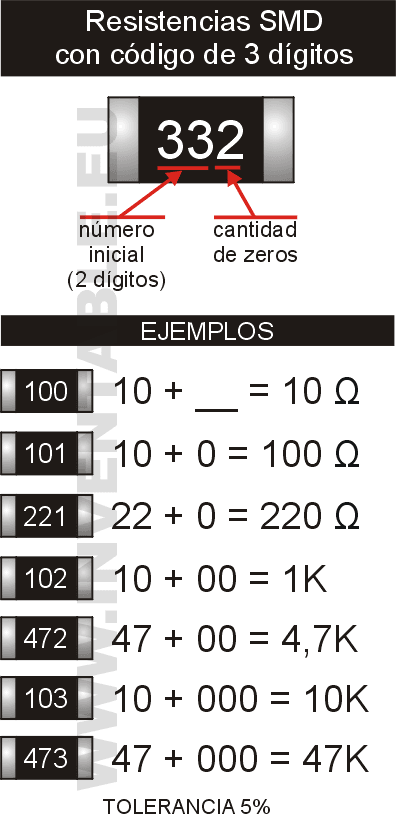

Veamos un ejemplo: una resistencia con el número 472 es de 4.700 ohm o (4,7K) porque al número «47» (los dos primeros dígitos) debemos agregar 2 ceros (el número «2» del tercer dígito). En la figura siguiente les muestro gráficamente el sistema con algunos ejemplos de valores comunes.

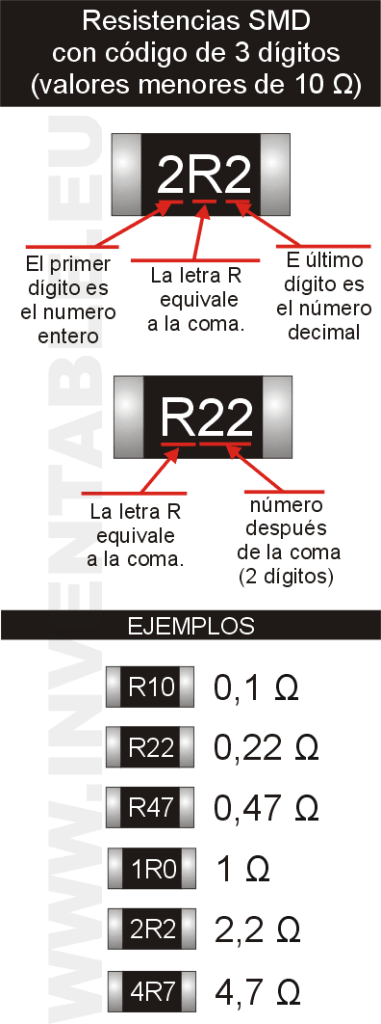

Códigos de tres cifras en resistencias con valores menores de 10 ohms

Con el sistema descripto anteriormente, el valor de resistencia menor que podemos codificar es de 10 ohm y que equivale al código «100» (10 + ningún cero). Con valores de resistencia menores de 10 ohm, es necesario encontrar otra solución porque en lugar de agregar ceros deberíamos dividir el valor de los dos primeros dígitos. Para resolver la cuestión, los fabricantes usan la letra «R» que equivale a una coma.

Por ejemplo, una resistencia con el código 4R7 equivale a 4,7 ohms porque reemplazamos la «R» con una coma. Si el valor de resistencia es menor de 1 ohm, usamos el mismo sistema de la letra «R», poniendo la R como primer número. Por ejemplo, R22 equivale a 0,22 ohms.



Código EIA-96 :

Recientemente, los fabricantes han introducido para las resistencias de precisión, un nuevo sistema de códigos llamado EIA-96 que es bastante complicado de descifrar si no tenemos la tabla de referencia. Me explico mejor, en los códigos de tres y cuatro cifras que hemos visto, el número impreso dispone de toda la información necesaria para conocer el valor de resistencia. Por el contrario en el EIA-96 las primeras dos cifras del número leído es un número índice de una tabla en la que encontraremos el valor equivalente mientras que la letra final equivale al multiplicador.

• LEYES BÁSICAS DE LA ELECTRICIDAD :

LEY DE OHM :

La ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una ley básica de los circuitos eléctricos. descubrió al principio del siglo XIX que la corriente a través de un metal era directamente proporcional al voltaje o diferencia de potencial eléctrico por el metal. El descubrimiento de Ohm condujo a la idea de la resistencia en los circuitos.

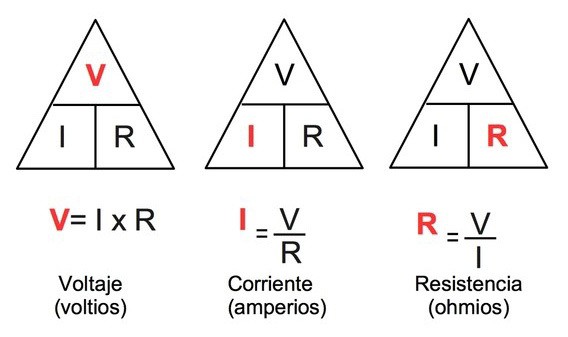

La ley de Ohm expresada en forma de ecuación es V=RI, donde V es el potencial eléctrico en voltios, I es la corriente en amperios y R es la resistencia en ohm.

• LEY DE Kirchhoff :

fueron formuladas por Gustav Kirchhoff en 1845, mientras aún era estudiante. Son muy utilizadas en ingeniería eléctrica para obtener los valores de la corriente y el potencial en cada punto de un circuito eléctrico. Surgen de la aplicación de la ley de conservación de la energía.

PRIMERA LEY : La primera ley de Kirchhoff nos indica que la suma de todas las corrientes que pasan por un nodo o unión es proporcional. El resultado de las corrientes de entrada a ese nodo menos las corrientes de salida es igual a cero

∑nk=1Ik=I1+I2+I3…+In=0∑k=1nIk=I1+I2+I3…+In=0

SEGUNDA LEY ley de mallas : La segunda ley de Kirchhoff nos indica que la suma de todas caídas de tensión en una malla es igual a la tensión suministrada de alimentación.

∑nk=1Vk=V1+V2+V3…+Vn=0

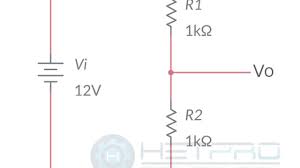

• DIVISOR DE TENSIONES :

  es un circuito que divide la tensión de entrada en el circuito en otras dos diferentes y más pequeñas de salida.

 En electrónica y electricidad se usa para alimentar (proporcionar tensión de alimentación) a un aparato, con una tensión más pequeña que la que proporcionan las pilas o baterías disponibles fuente de alimentación. En definitiva sirve para obtener una tensión más pequeña partiendo de una tensión mayor.

• DIVISOR DE CORRIENTE :

Un divisor de corriente es un circuito eléctrico que transforma una corriente de entrada en otras 2 corrientes diferentes más pequeñas. A una de las corrientes o intensidades se le suele llamar de salida (Is).

 Al igual que un divisor de tensión convierte una tensión en otra más pequeña, el divisor de corriente convierte una corriente en otra más  pequeña.

análisis de circuito : Un circuito resistivo es un circuito compuesto de solo resistores, fuentes de corriente ideales, y fuentes de tensión ideales. Si las fuentes son constantes (CC), el resultado es un circuito de corriente continua. El análisis de circuitos es el proceso de resolver las tensiones y corrientes presentes en un circuito.

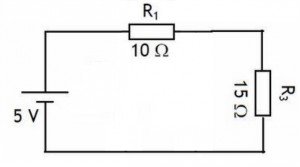

• CIRCUITO SERIE :  Circuito donde solo existe un camino para la corriente, desde la fuente suministradora de energía a través de todos los elementos del circuito, hasta regresar nuevamente a la fuente. Esto indica que la misma corriente fluye a través de todos los elementos del circuito, o que en cualquier punto del circuito la corriente es igual.

para resistencia

para condensadores

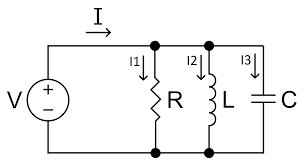

• CIRCUITO PARALELO : Se habla de conexión en paralelo de un circuito recorrido por una corriente eléctrica, cuando varios conductores o elementos se hallan unidos paralelamente, mejor dicho, con sus extremos comunes. En un circuito en paralelo cada receptor conectado a la fuente de alimentación lo está de forma independiente al resto; cada uno tiene su propia línea, aunque haya parte de esa línea que sea común a todos. Este tipo de circuito también recibe el nombre de divisor de corriente.

para resistencia

para condensadores

• CIRCUITO MIXTO : Un Circuito Mixto es un circuito eléctrico que tiene una combinación de elementos tanto en serie como en paralelos. Para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.
