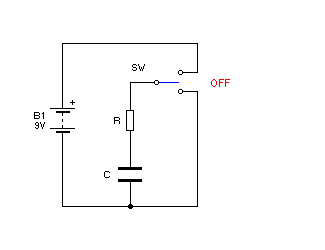

• DEFINICIÓN :

Un condensador, también conocido como capacitor, es un componente eléctrico, utilizado en los circuitos eléctricos y electrónicos, que tiene la capacidad de almacenar energía eléctrica mediante un campo eléctrico.

•

•

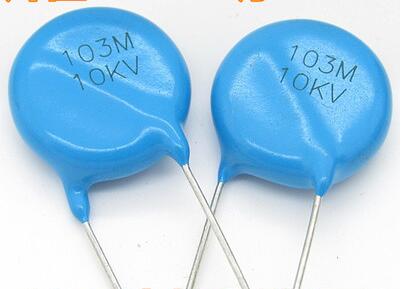

• CONDENSADOR DE CERÁMICA :

Son capacitores en donde las inductancias parásitas y las pérdidas son casi nulas. La constante dieléctrica de estos elementos es muy alta (de 1000 a 10,000 veces la del aire)

Algunos tipos de cerámica permiten una alta permitividad y se alcanza altos valores de capacitancia en tamaños pequeños, pero tienen el inconveniente que son muy sensibles a la temperatura y a las variaciones de voltaje.

Hay otros tipos de cerámica que tienen un valor de permitividad menor, pero que su sensibilidad a la temperatura, voltaje y el tiempo es despreciable. Estos capacitores tienen un tamaño mayores que los otros de cerámica. Se fabrican en valores de fracciones de picoFaradios (pF) hasta nanoFaradios (nF).

• CONDENSADOR DE LÁMINA DE PLÁSTICO

 Láminas de plástico y láminas metálicas intercaladas: Estos tipos de capacitores son generalmente más grandes que los de lámina metalizada, pero tienen una capacitancia más estable y mejor aislamiento.
 Lámina metalizada: Tiene la lámina metálica depositada directamente en la lámina de plástico. Estos capacitores tienen la cualidad de protegerse a si mismos contra sobre voltajes. Cuando esto ocurre aparece un arco de corriente que evapora el metal eliminando el defecto.

•

•

• CONDENSADORES DE MICA :

Capacitores que consisten de hojas de mica y aluminio colocados de manera alternada y protegidos por un plástico moldeado. Son de costo elevado. Tiene baja corriente de fuga (corriente que pierden los condensadores y que hacen que este pierda su carga con el tiempo) y alta estabilidad. Su rango de valores de va de los pF a 0.1 uF.

•

•

• condensador de poliéster :


Sustituyen a los capacitores de papel, solo que el dieléctrico es el poliéster. Se crearon capacitores de poliéster metalizado con el fin de reducir las dimensiones físicas. Ventajas: muy poca pérdida y excelente factor de potencia.

•

•

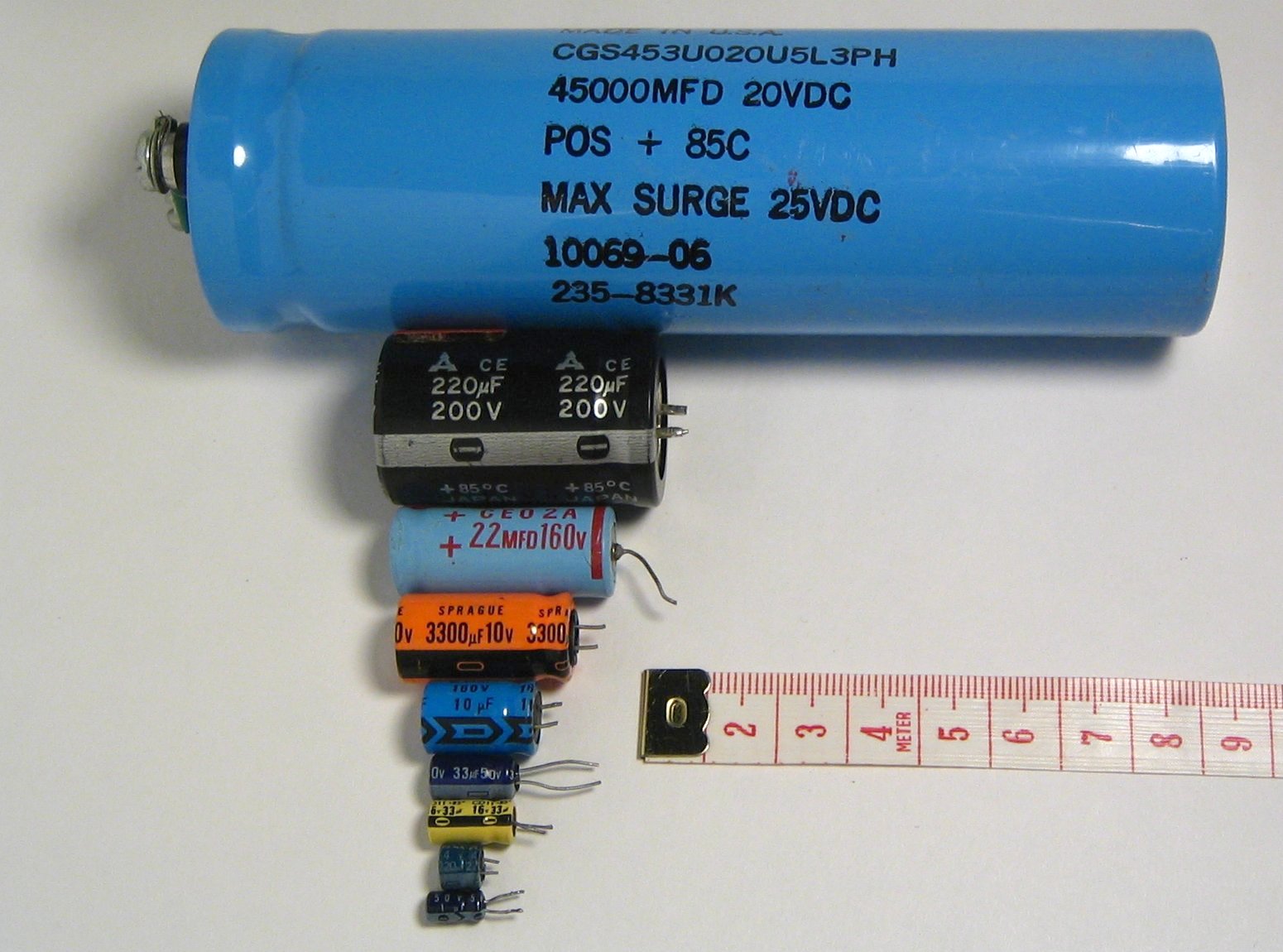

• CONDENSADOR ELECTROLÍTICOS :

Estos capacitores pueden tener capacitancias muy altas a un precio razonablemente bajo. Tienen el inconveniente de que tienen alta corriente de fuga y un voltaje de ruptura bajo. Son polarizados y hay que tener cuidado a hora de conectarlos pues pueden estallar si se conectan con la polaridad invertida. Se utilizan principalmente en fuentes de alimentación.

•

•

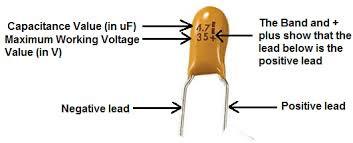

• CONDENSADOR DE TANTALIO :

Son polarizados por lo que hay que tener cuidado a la hora de conectarlo.

•

• CAPACITORES VARIABLES :

DEFINICIÓN : Un condensador variable es un condensador cuya capacidad puede ser modificada intencionalmente de forma mecánica o electrónica. Son condensadores provistos de un mecanismo que tienen una capacidad ajustable entre diversos valores a elegir, o bien tienen una capacidad variable dentro de grandes límites. Los primeros se llaman trimmers y los segundos condensadores de sincronización, y son muy utilizados en receptores de radio, TV, etc, para igualar la impedancia en los sintonizadores de las antenas y fijar la frecuencia de resonancia para sintonizar la radio.

•

• CAPACITOR VARIABLE GIRATORIO :

Muy utilizado para la sintonía de aparatos de radio. La idea de estos es variar con la ayuda de un eje (que mueve las placas del capacitor) el área efectiva de las placas que están frente a frente y de esta manera se varía la capacitancia. Estos capacitores se fabrican con dieléctrico de aire, pero para reducir la separación entre las placas y aumentar la constante dieléctrica se utiliza plástico. Esto hace que el tamaño del capacitor sea menor.

•

•

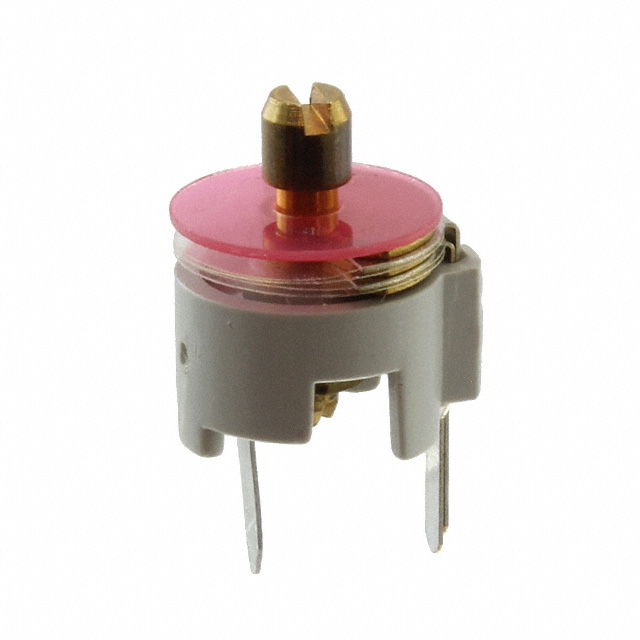

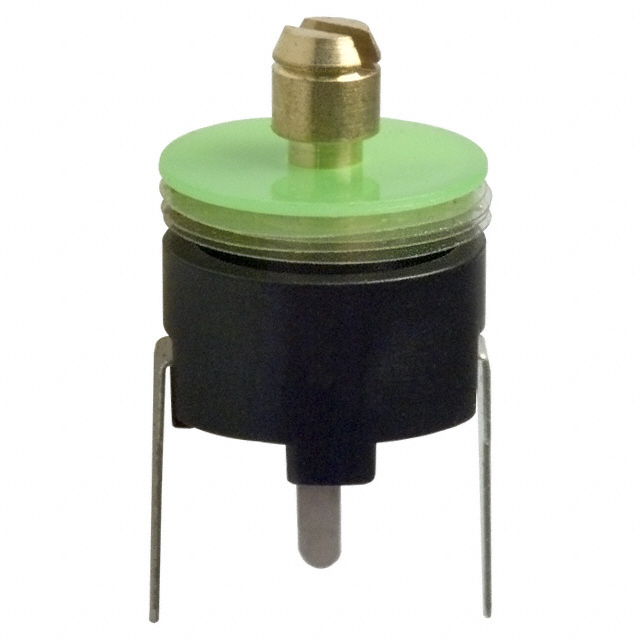

• CAPACITOR AJUSTABLE ¨TRIMMER¨

Se utiliza para ajustes finos, en rangos de capacitancias muy pequeños. Normalmente éstos, después de haberse hecho el ajuste, no se vuelven a tocar. Su capacidad puede variar entre 3 y 100 picoFaradios. Hay trimmers de presión, disco, tubular, de placas.

•

•

• LECTURA DE CONDENSADOR :

A diferencia de los resistores, los capacitores utilizan una gran variedad de códigos para describir sus características. Los capacitores físicamente pequeños son particularmente difíciles de leer, pues existe un espacio limitado para imprimir la información. Con la ayuda de este artículo, podrás leer casi todos los capacitores comerciales modernos.

•

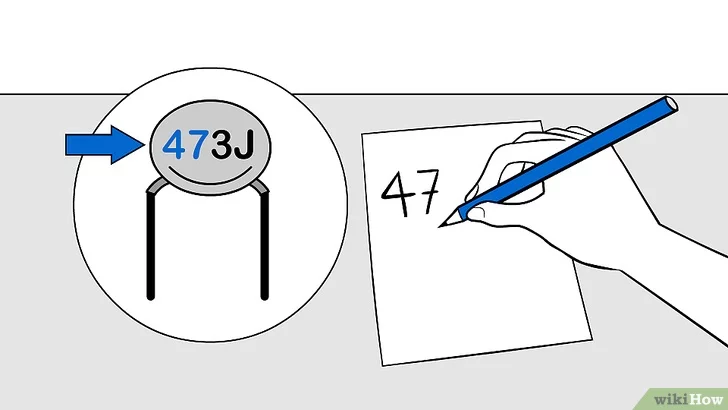

paso 1 : LEER EL LOS CÓDIGOS DE UN CAPACITOR

 La mayoría de los capacitores grandes tienen un valor de capacitancia escrito en un lado. Ten en cuenta que es común que haya variaciones pequeñas, así que busca el valor que se asemeje más a las unidades descritas previamente. Probablemente necesites tener en cuenta las siguientes variaciones:

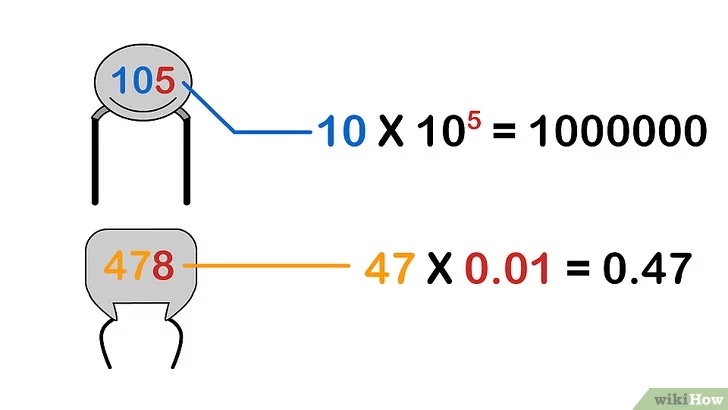

• PASO 2 : UTILIZAR EL TERCER DÍGITO COMO UN MULTIPLICADOR :

El código de capacitancia de tres dígitos funciona de la siguiente manera:Si el tercer dígito tiene un valor de entre 0 y 6, agrega tantos ceros al final como corresponda a dicho número. (Por ejemplo, 453 → 45 x 10³ → 45 000).

Si el tercer dígito es 8, multiplícalo por 0,01. (Por ejemplo, 278 → 27 x 0,01 → 0,27).

Si el tercer dígito es 9, multiplícalo por 0,1. (Por ejemplo, 309 → 30 x 0,1 → 3,0).

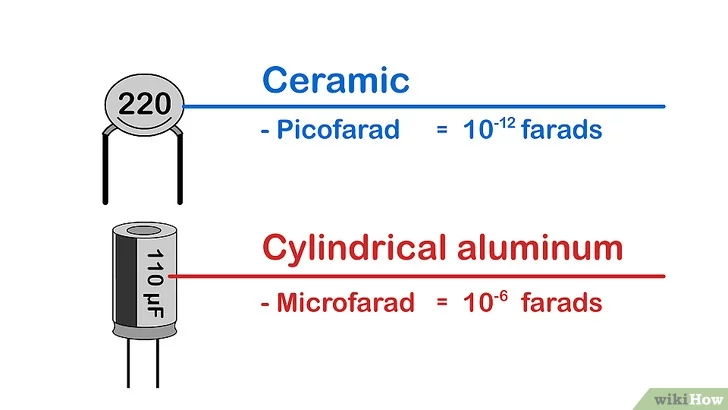

• PASO 3 : Determina las unidades de capacitancia con base en el contexto

Los capacitores más pequeños (los hechos de cerámica, película o tantalio) utilizan unidades de picofarads (pF), lo que equivale a 10^-12 farads. Por su parte, los capacitores más grandes (los del tipo electrolítico cilíndricos hechos de aluminio o los de doble capa) utilizan unidades de microfarads (uF o µF), lo que equivale a 10^-6 farads.Un capacitor puede ignorar esta norma al agregar una unidad después del código de capacitancia (“p” para picofarad, “n” para nanofarad o “u” para microfarad). No obstante, si solo hay una letra después del código, esta generalmente representará el código de tolerancia y no la unidad (P y N son código de tolerancia poco comunes, pero existen).

•

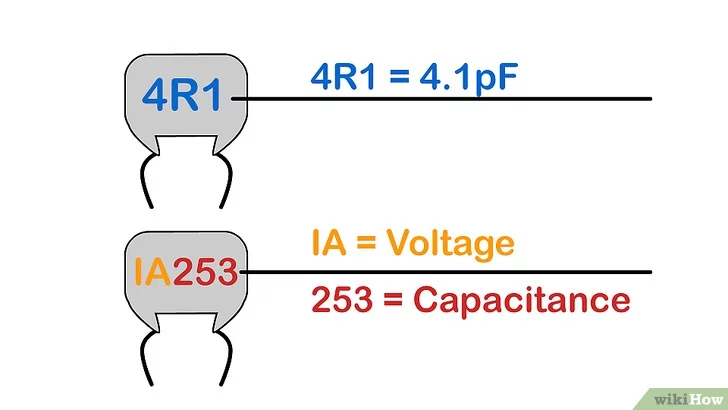

• PASO 4 LEER LO DIGITOS QUE TENGAS LETRAS :

Si el código incluye una letra en los primeros dos caracteres, existen tres posibilidades:

• Si la letra es una R, reemplazarla con una coma decimal para obtener la capacitancia en pF. Por ejemplo, 4R1 significa una capacitancia de 4,1 pF.
• Si la letra es p, n o u, es un indicador de las unidades (pico-, nano- o microfarad). Reemplazarla con una coma decimal. Por ejemplo, n61 significa 0,61 nF; y 5u2, 5,2 uF.
• Por ejemplo, el código «1A253» en realidad se trata de dos códigos. 1A indica el voltaje, mientras que 253 indica la capacitancia, tal como se describe previamente.

•

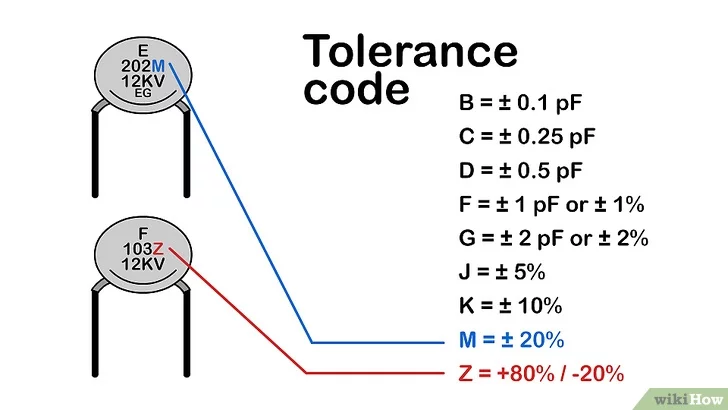

• PASO 5 : Lee el código de tolerancia en los capacitores de cerámica

Los capacitores de cerámica, los cuales suelen ser dos pequeños “panqueques” con dos clavijas, generalmente indican el valor de tolerancia en una letra ubicada inmediatamente después del valor de capacitancia de tres dígitos. Esta letra representa la tolerancia del capacitor, es decir, lo cerca que el valor real de dicho capacitor podría estar del valor que se indica en este.

• B = ± 0,1 pF
• C = ± 0,25 pF
• D = ± 0,5 pF (para capacitores clasificados por debajo de 10 pF, o ± 0,5 % para aquellos por encima de 10 pF)
• F = ± 1 pF o ± 1 % (lo mismo que para la letra D mencionado previamente)
• G = ± 2 pF o ± 2 % (ver arriba)
• J = ± 5 %
• K = ± 10 %
• M = ± 20 %
• Z = +80 % / -20 % (si no ves ningún valor de tolerancia señalada, considéralo como el peor escenario posible.

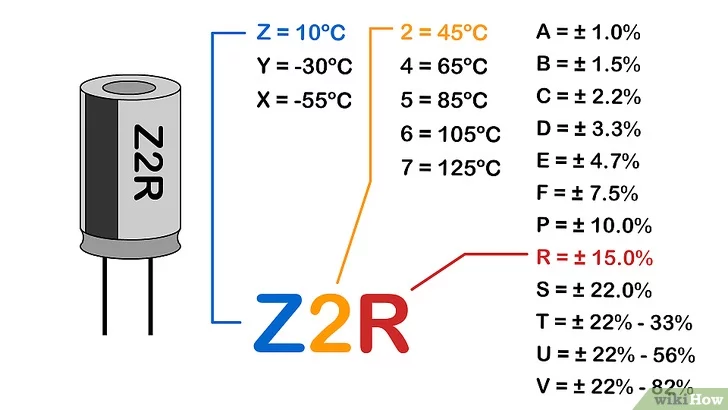

• PASO 6 : Lee los valores de tolerancia expresados en forma de letra-número-letra

Muchos tipos de capacitores representan la tolerancia con un sistema de símbolos mucho más detallado, el cual deberás interpretar de la siguiente manera:

• El primer símbolo indica la temperatura mínima. Z = 10 °C, Y = -30 °C, X = -55 °C.
• El segundo símbolo indica la temperatura máxima. 2 = 45 °C, 4 = 65 °C, 5 = 85 °C, 6 = 105 °C, 7 = 125 °C.
• El tercer símbolo indica la variación en la capacitancia en este rango de temperatura. Este varía desde el más preciso, A = ±1,0 %, hasta el menos preciso, V = +22,0 %/-82 %. R, uno de los símbolos más comunes, representa una variación de ±15 %.

•

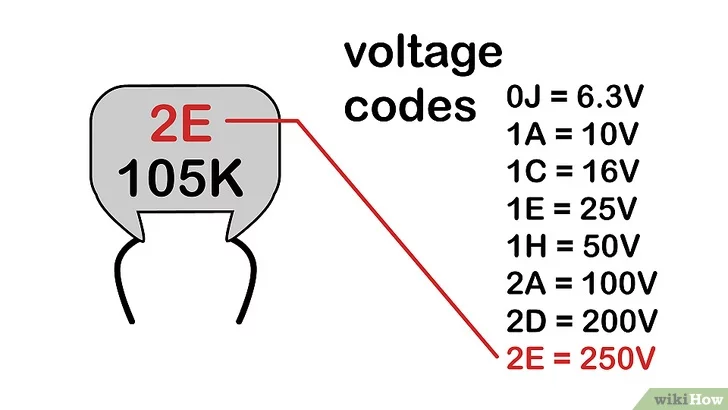

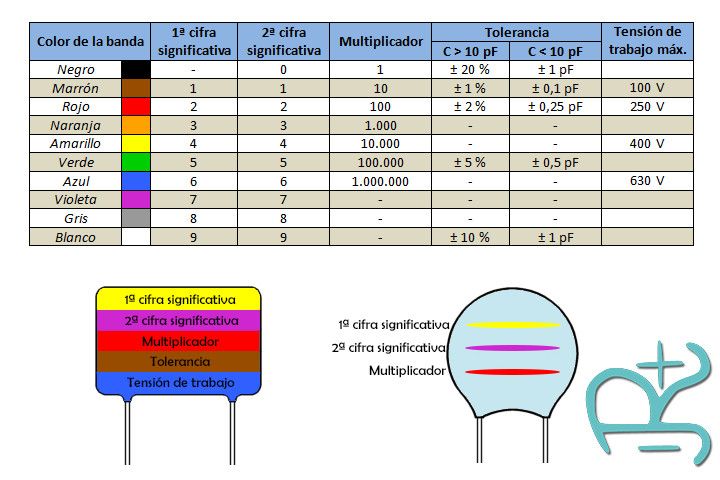

• PASO 7 : INTERPRETAR LOS CÓDIGOS DE COLORES  :

Si quieres obtener una lista detallada de los códigos de voltaje, puedes consultar la tabla de voltajes de EIA, pero ten en cuenta que la mayoría de los capacitores utilizan uno de los siguientes códigos para representar el voltaje máximo (valores únicamente dados para capacitores de corriente continua

• 0J = 6,3 V
• 1A = 10 V
• 1C = 16 V
• 1E = 25 V
• 1H = 50 V
• 2A = 100 V
• 2D = 200 V
• 2E = 250 V

•

• ASOCIACIÓN :

El condensador resultante de la asociación recibirá el nombre de condensador equivalente, produciendo por tanto el mismo efecto que dicha asociación, es decir misma carga y diferencia de potencial, y a su capacidad la denominaremos capacidad equivalente.

• ASOCIACIÓN EN PARALELO

Es la que resulta de conectar entre si armaduras del mismo signo, uniendo por un lado todas las armaduras inductoras (armaduras cargadas negativamente, es decir electrones), y por otro todas las armaduras inducidas (armaduras cargadas positivamente, formadas por huecos debidos a la ausencia de electrones).

•

•

FÓRMULAS

U = U1 = U2 = U3 = … Ui

Por otra parte, las cargas de cada condensador son:

Q1 = C1*U1; Q2 = C2*U2; Q3 = C3*U3; … ;Qi = Ci*Ui

Y la del condensador equivalente:

Q = C*U

Sumando las cargas de todos los condensadores se obtiene la carga total de la asociación:

Q = Qi = Q1 + Q2 + Q3 + … =C1*U + C2*U + C3*U + … = (C1 + C2 + C3)*U

Y comparando esta expresión con la anterior, resulta:

ASOCIACIÓN EN SERIE :

Es el resultado de conectar los condensadores uno a continuación de otro, es decir, se une la armadura inducida de cada condensador con la inductora de la siguiente, y así sucesivamente.

De esta forma las cargas Q de los sucesivos condensadores unidos en serie tienen todas el mismo valor, ya que al conectarlas de esta forma si en una placa de la armadura de uno de los condensadores está con una carga positiva +Q, ésta atrae a otra igual pero de signo contrario, -Q, en la otra armadura de ese mismo condensador, y rechazará a otra igual y del mismo signo +Q en la placa del siguiente condensador, y así sucesivamente.

Se observa que la diferencia de potencial U en los extremos de la asociación es igual a la suma de las diferencias de potencial existentes entre las armaduras de los sucesivos condensadores, verificando:

Según la teoría explicada anteriormente del condensador equivalente tenemos lo siguiente:

Comparando esta última expresión con la anterior resultaría:

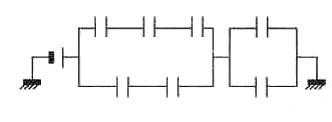

• ASOCIACIÓN MIXTA :

Es una asociación compleja constituida por asociaciones sencillas, es decir, la que resulta de unir en paralelo varias asociaciones de condensadores en serie, o en serie varias asociaciones en paralelo. Para calcular su capacidad equivalente, primero hallaremos la capacidad equivalente de los condensadores en paralelo (sumándose aritméticamente) para después combinarla con las capacidades de los que estén en serie (inversa de la suma de las inversas).

•
